Đã có bạn hỏi mình nguồn xung là gì? Tại sao gọi là nguồn xung ? Và mạch nguồn xung 12v hoạt động như thế nào? Trong bài viết này mình sẽ giải thích đầy đủ cho các bạn hiểu
Nguồn xung hay mạch nguồn xung 12v cũng hoạt động trên phương pháp cảm ứng điện từ tuy nhiên nguồn xung không cảm ứng các tín hiệu xoay chiều như là của biến áp cảm ứng bình thường.
Đối với biến áp xung cũng hoạt động trên phương pháp cảm ứng điện từ nhưng sử dụng các xung điện, nguồn xung không sử dụng điện xoay chiều trực tiếp đưa vào ví dụ như điện 220v mà người ta sẽ sử dụng bằng cách đưa nguồn điện 220v vào nhưng mà qua một bộ diot lọc và qua tụ lọc để lên khoảng 300v, đó là nguyên tắc cơ bản của mạch nguồn xung 12v.

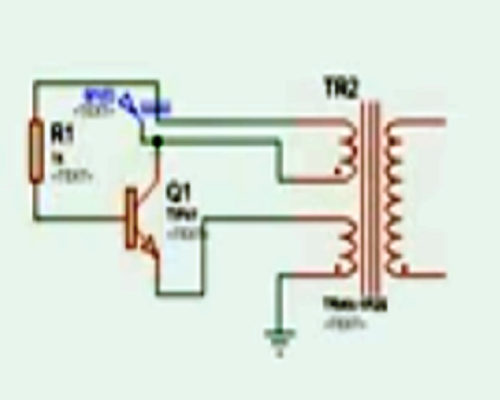

Khi điện áp 300v đi thẳng vào biến áp thì sẽ không sinh ra được từ trường, dẫn đến nổ cầu chì và nghẽn mạch vì vậy người ta sẽ sử dụng transistor hoặc sò chạy bằng đèn trường qua mạch tạo dao động để đưa tín hiệu. Ví dụ theo sơ đồ mạch nguồn xung 12v bên dưới:
Người ta sử dụng một con tip 41 hoặc có thể sử dụng D882, mạch nguồn xung 12v của chúng ta là một dao động nghẹt, đưa dòng điện một chiều vào, nguồn điện vào đây là từ 5v, sẽ cấp điện vào chân C sò 220v đến khu vực transistor chưa dẫn, tiếp đó là nó sẽ cấp luôn một nguồn điện cuộn hồi tiếp của chúng ta sẽ qua một điện trở để đi đến chân b của transistor, chân e có nối với một đầu cuộn sơ cấp và cuối cuộn sơ cấp nó ra mass. Khi chúng ta cấp nguồn điện 5v vào thì cái nguồn điện chân c sò sẽ kéo điện tuy nhiên lúc này transistor chưa dẫn. Khi nguồn điện đi qua cuộn hồi tiếp, đi qua điện trở và đưa về chân c thì ta sẽ thấy hiện tượng phóng xạ của dây và tạo ra các nguồn xung. Cách tạo ra các nguồn xung thì có rất nhiều cách, nhưng cách tạo mạch nguồn xung 12v đơn giản ở đây là sử dụng dao động nghẹt hay sử dụng sự phóng xạ của cuộn dây tạo ra dòng điện từ trường biến thiên nhấp nhô, đi vào cuộn hồi tiếp và cảm ứng vào lõi biến áp xung, bởi vì nó sử dụng các xung điện chứ không sử dụng điện xoay chiều. Dạng xung trong ví dụ của chúng ta là dạng xung hình răng, xung nhọn hay còn gọi là xung kim, cảm ứng vào lõi ferit và tiếp tục cảm ứng ra cuộn thứ cấp của chúng ta và đưa ra nguồn điện bên ngoài mạch nguồn xung 12v này vợt muỗi hay sử dụng.
Đối với các mạch nguồn xung 12v khác, có người sẽ sử dụng để tạo ra những xung dọc hay xung vuông , mạch nguồn xung 12v đa hài sẽ tạo ra được các dạng xung như vậy.
Hình: Sơ đồ khối mạch nguồn xung
Tóm lại, biến áp xung hay mạch nguồn xung 12v hoạt động được đơn giản là nhờ các xung điện chứ không phải sử dụng dòng điện xoay chiều như bình thường. Tuyệt đối các bạn không gọi nó là dòng điện xoay chiều, đây chỉ là dòng điện có khả năng biến thiên, và khi biến thiên nó tạo ra từ trường, hoạt động trên nguyên lý cảm ứng điện từ.
